RMS轨道检测系统
轨道精度检测系统解决了轨道直线度、轨宽,以及相对轨道点高低差的快速检测问题,通过自动化在线检测,降低了工人高空作业的危险系数;结合跟踪型全站仪实时记录传输数据,计算出所需数据结果,出具分析报表,现场工程师可根据数据分析报表指导现场直接修正作业。
轨道精度检测系统解决了轨道直线度、轨宽,以及相对轨道点高低差的快速检测问题,通过自动化在线检测,降低了工人高空作业的危险系数;结合跟踪型全站仪实时记录传输数据,计算出所需数据结果,出具分析报表,现场工程师可根据数据分析报表指导现场直接修正作业。
图1 大型岸桥设备轨道检测

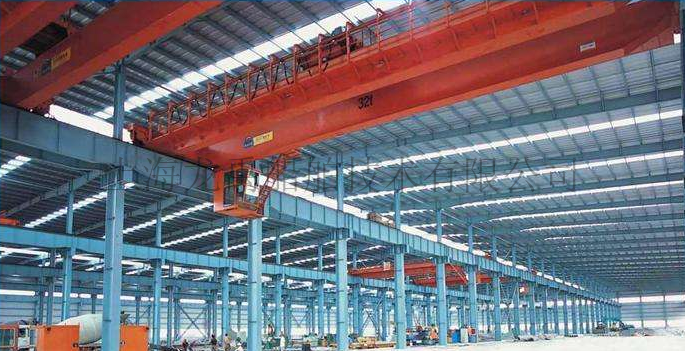

图2 行车轨道精度检测
一、系统原理概述
1. 根据轨道设计跟踪轨道小车,保证轨道小车的运行稳定性以及精度,装设360度棱镜,利用360度棱镜测量轨道小车的运行轨迹,实时跟踪测量,得到轨道的实际空间坐标信息;
2. 全站仪自动跟踪测量技术,采用自动跟踪型全站仪,轨道小车在轨道上运行,全站仪跟踪测量棱镜,数据实时传输至IPAD上;
3. 利用分析软件实现数据后处理,得到轨道精度的直线度、相对高低差、轨宽分析结果,出具数据分析报表;
4. 现场工程师根据数据报表中超限部分给出解决方案,现场施工人员快速修正解决,并利用该系统快速检测修正后的轨道精度。

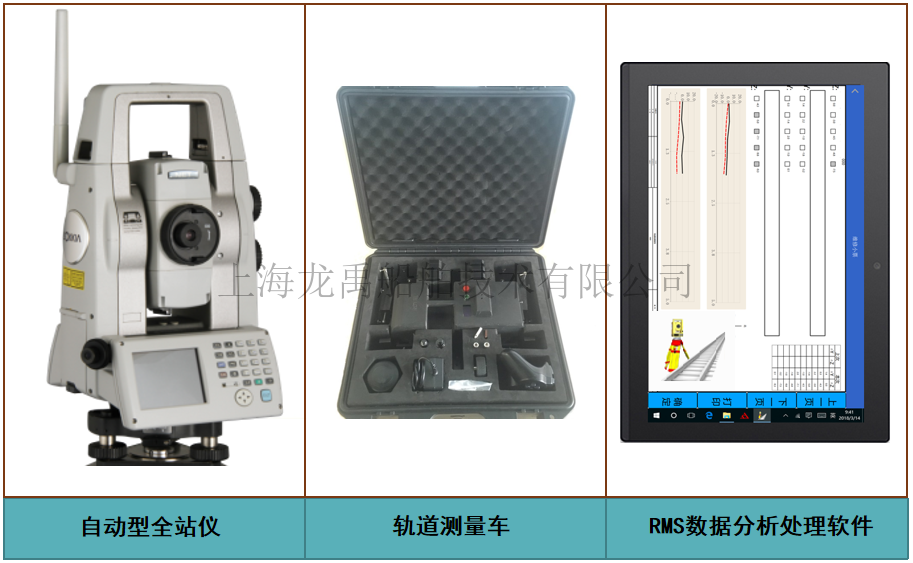

图3 系统组成
二、采用轨道专用测量的优势及必要性
1、安全:大大减少人员高空作业的时间,提升人员安全系数。
2、高效:通过遥控装置,实现小车安全高效的行驶,确保检测效率大大提高。
3、高精度:通过多类轨道的相关装置,配合高精度测量设备,使数据准确反映轨道形态。
4、低成本:小车制作成本低廉,模块更新采用备件更替式,方便耐用,性能稳定。
