轴承座沉降变形监测系统
一、需求简介 轴承座位置监控系统：实船轴系长度约100m，分别测量舱内各段轴承位置，对轴承座进行变形监测。考虑采用静力水准仪系统结进行监测，为轴承座形变提供形变参考数据。
一、需求简介
轴承座位置监控系统：实船轴系长度约100m，分别测量舱内各段轴承位置，对轴承座进行变形监测。考虑采用静力水准仪系统结进行监测，为轴承座形变提供形变参考数据。
二、技术路线及实施流程
变形监测分为坞内在建过程中、船舶下水后轴承座变形监测。
技术路线为使用静力水准仪在不同工况条件下进行自动化监测，进行船体姿态、形变验证，配合自动化变形监测分析软件，实时监测船体轴承座变形情况。
静力水准仪的选型声明如下：
由于晶硅式静力水准仪具有瞬时响应的特性，在测量条件良好（震动、环境、温度）的情况下，能同时满足坞内（静止）和下水（相对静止）两种工况，故暂时考虑作为首选。由于罐式静力水准仪不具有瞬时响应的特性，在下水（相对静止）状态恐无法使用；但其测量数据稳定，对环境要求低的特点，可以作为坞内测量的首选。
2.1 系统组成
本监测系统主要包含：晶硅式静力水准仪、基础数据采集系统、数据分析统计系统。
2.2 监测数据同步性
使用晶硅式静力水准仪替代传统罐式静力水准仪，实时获取监测数据，保证船体轴承座各监测位置数据传输时船体姿态不发生变化。
2.3 技术路线
三、晶硅式静力水准仪
3.1 晶硅式静力水准仪的原理
晶硅式静力水准仪是一种差压式的传感器，利用各个监测点之间的压力值变化计算出沉降量，传感器体积小、量程大，在其量程之内，可以随着地面走势安装而不需要调平。
3.2 晶硅式静力水准仪系统工作原理
整个静力水准仪监测系统采用有线（光纤）通讯方式，由接收器、发送器、静力水准仪、485总线、连通水管和自动化监测软件组成。
当安装好静力水准仪后，在自动化监测软件上设置好参数，运行软件后，发送器根据软件设置的采集时间从静力水准仪采集数据，然后发送至PC机上采集软件。
四、数据处理平台
4.1 云平台的介绍
软件分析系统主要包含两部分：① 基础数据采集系统② 数据分析统计系统。
在厂内架构服务器，系统主要由静力水准仪监测系统、数据传输系统、监测数据处理云平台组成，系统主要对位移沉降要素进行实时监测，通过有线的方式将监测数据实时送给监测预警云平台来处理、分析、存储、展示和发布数据，并对危险区域提前预警，可通过系统主页多元化预警提醒，实现系统互联互动。
4.2 基础数据采集系统
主要包含以下模块功能：
（1）监测采样间隔自定义；
（2）基础数据自动获取；
（3）数据查看、数据下载；
（4）预测分析；
（5）趋势分析；
（6）超限报警。
4.3 数据分析统计系统
主要功能：
（1）自定义监测周期获取监测位置数据结果；
（2）不同工况同位置变形情况报告；
（3）指定分析基准快速获取相对监测沉降结果；
（4）长周期数据积累分析报告；

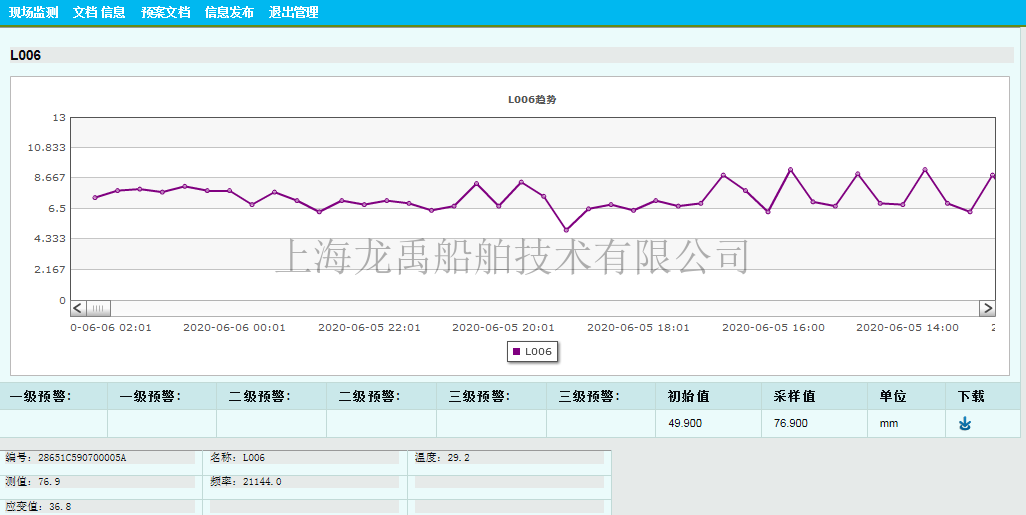

（5）数据呈现：单点及多点沉降数据变化。
监测多点沉降数据不同工况呈现的变形
4.4 数据分析
（1）静力水准仪安装完成后获取初始0位信息，在不同工况条件下获取变形监测数据，拟以艏艉端为分析基准，分析其相对位移变形；
（2）选定不同工况下监测数据进行对比分析，查看位移变形量情况。
五、理论精度评估
5.1 静力水准仪监测系统精度评估
静力水准仪监测测量精度：0.1mm。
六、试装实验
6.1 试装实验工况要求
根据实验场地实际情况，模拟布设一定数量的静力水准仪，主要分为以下几步：
（1）方案讨论，安装确认；
（2）现场勘探，安装位置、数量确认，走线排布交流安装确认；
（3）厂里支撑底座制作及安装校准，开孔等工作；
（4）现场安装静力水准、调试、通讯；
（5）模拟运行，数据沉降监测。
6.2 数据精度验证
（1）现场可人为添加标准高度样块，测量验证人为修正高度；
（2）也可考虑同步安装罐式、晶硅式两套静力水准仪，相互验证其数据精度及稳定性。
