三维激光投影仪在船舶图案涂装的应用
我司于2019年6月推出了一款三维激光投线技术，该技术可应用于在曲型外板、复杂图案等较难采用传统方法实施彩绘定位作业的情景。
我司于2019年6月推出了一款三维激光投线技术，该技术可应用于在曲型外板、复杂图案等较难采用传统方法实施彩绘定位作业的情景。
公众号链接:https://mp.weixin.qq.com/s/E5zPGvV1nG3puhgx5YFqrw

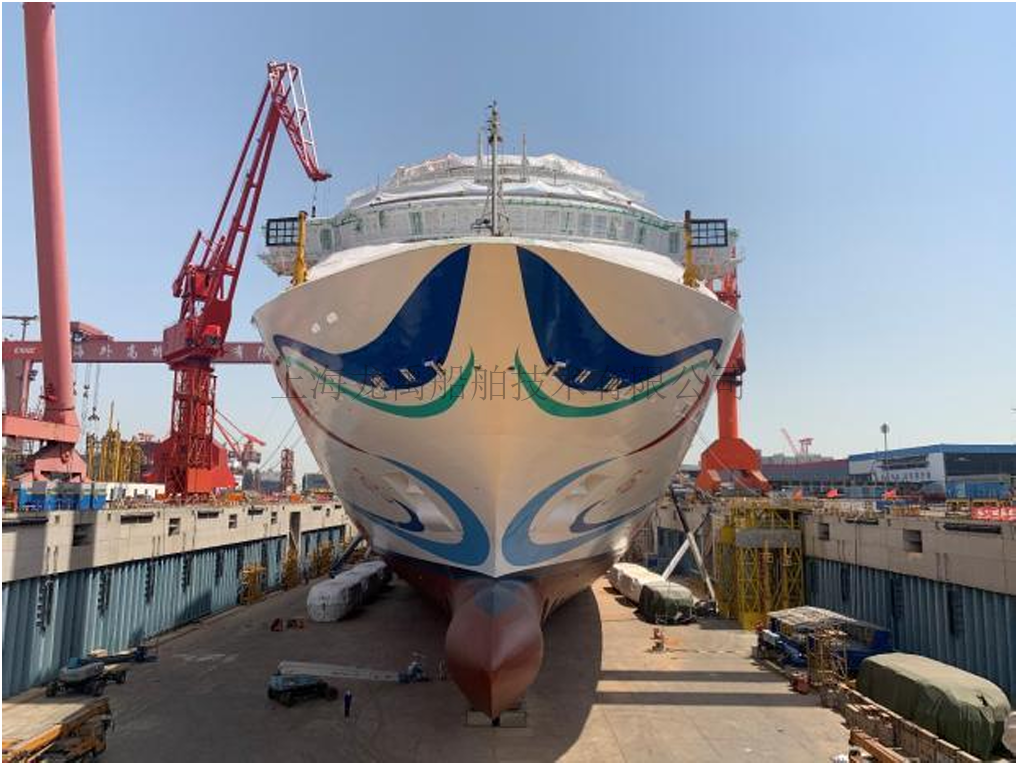

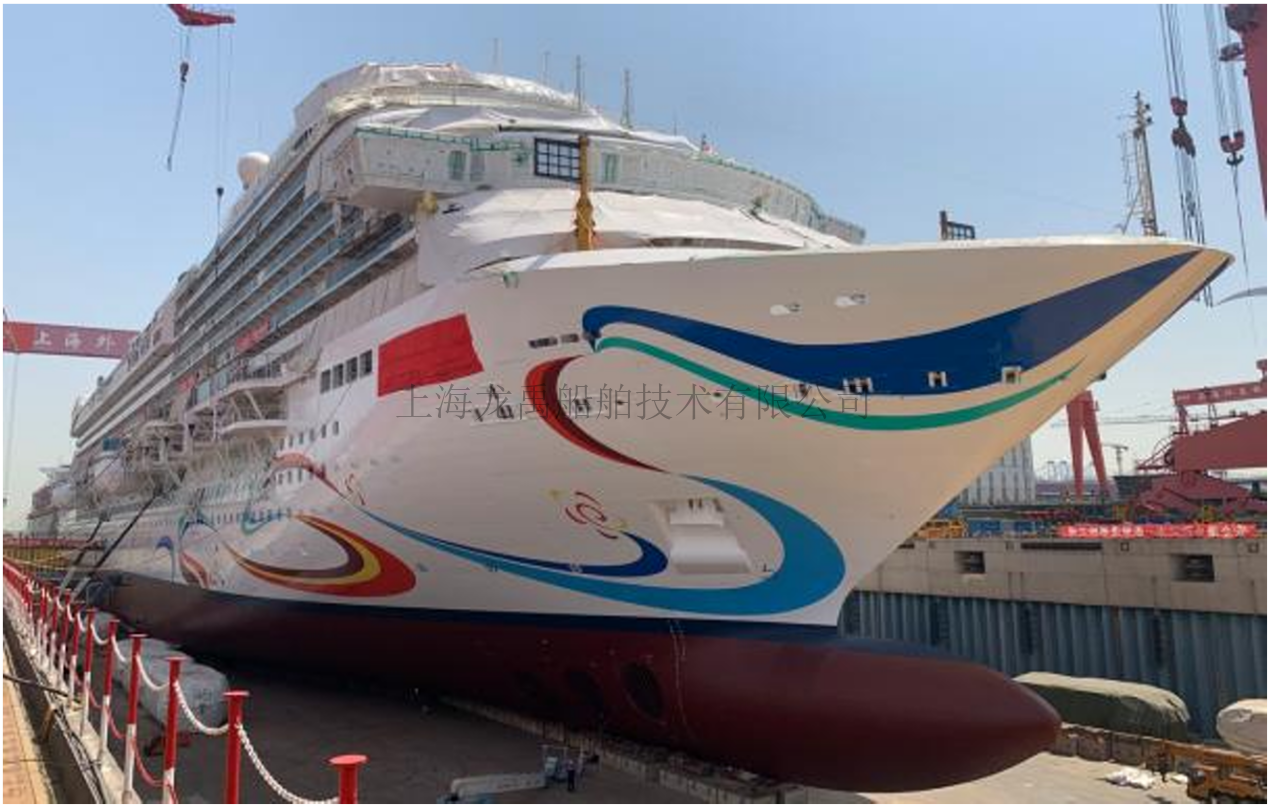

2019年6月我司与招商局双体船邮轮合作，完成了第一条船的彩绘；2023年7月完成振华风电船彩绘；2023年5月我司与外高桥造船厂合作，完成了国内首艘邮轮的外板彩绘工作。经过多年的现场应用和打磨，该技术已经具备了普遍的可实施性。特别适用于以下场景：
1、彩绘图案复杂，对齐、对称性要求高，作业区域线型闭合要求高。如：“飞天丝带”。
2、涂装施工作业尺寸大，如：图案覆盖“主船体320m，彩绘涂装面积1200㎡”。
3、船舶建造坞期紧张，对作业效率有明确的工艺要求。如：施工仅预留一周时间完成彩绘。
一、技术概述

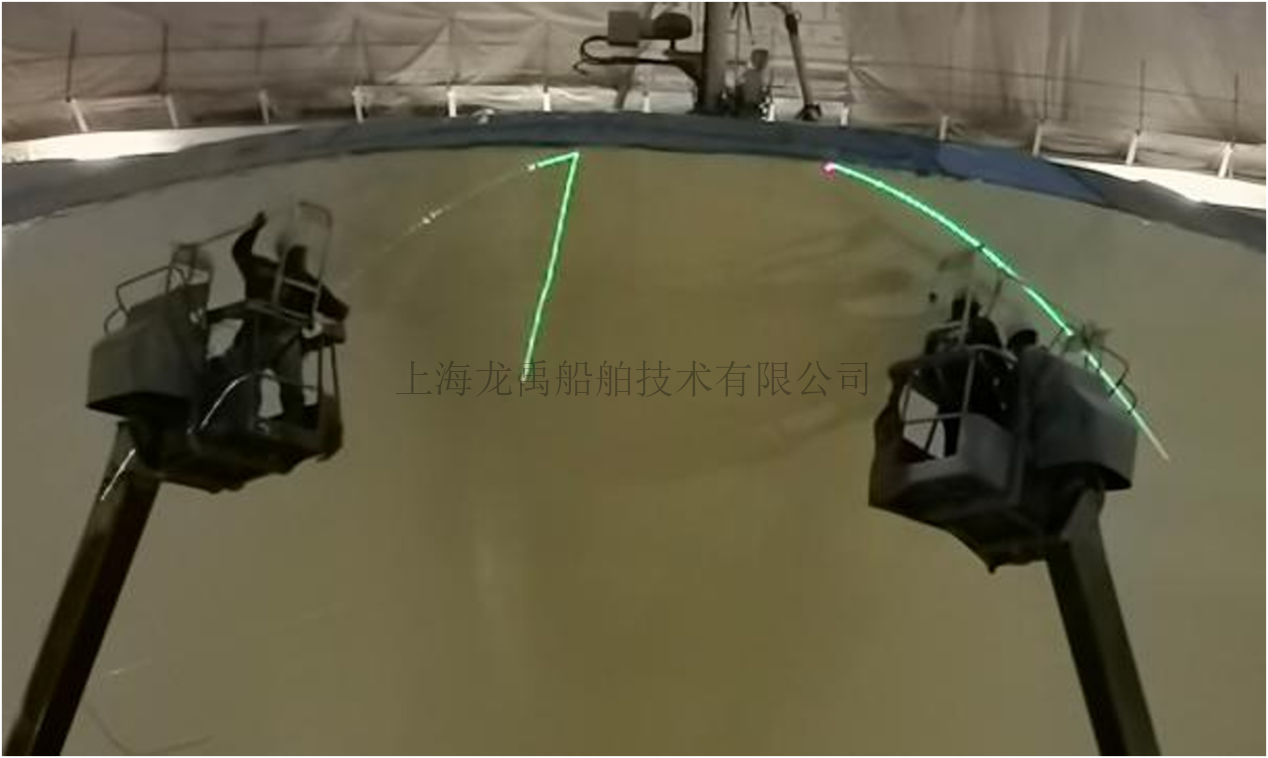

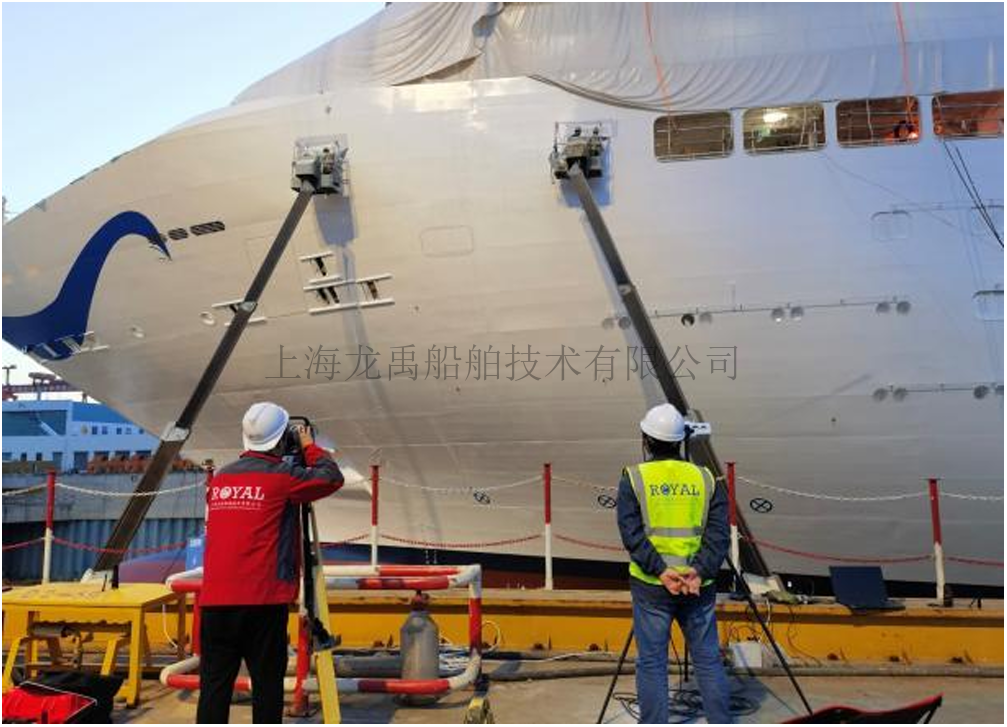

采用三维光学定位技术，集成高精度摄影测量和激光投线技术，可实时将三维图形投影到船外板表面，实现彩绘施工。此项技术精度高、速度快，可替代传统的二维贴纸放样。

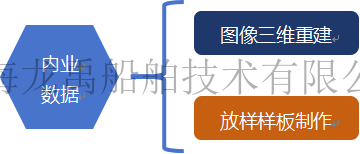

工作内容分为内业和外业两部分。
二、作业步骤

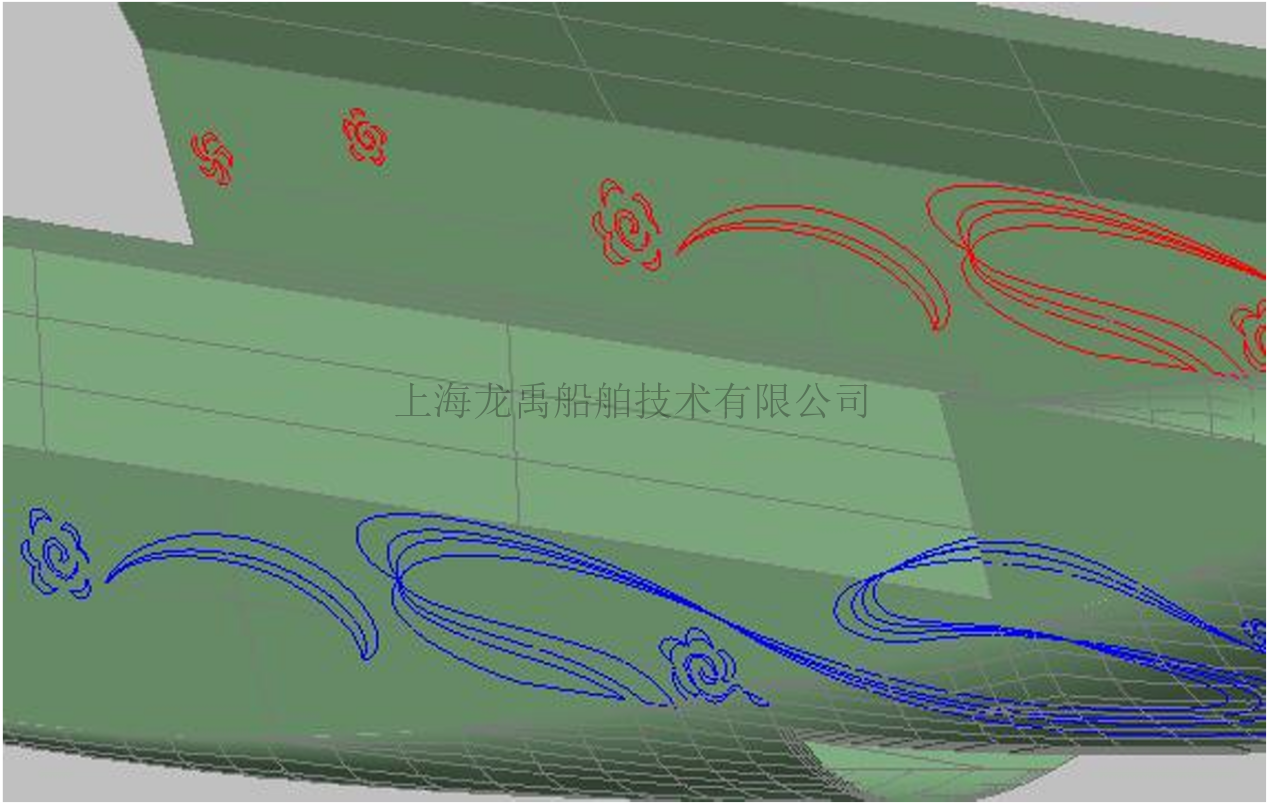

1.图案三维重建
2.定位测量作业

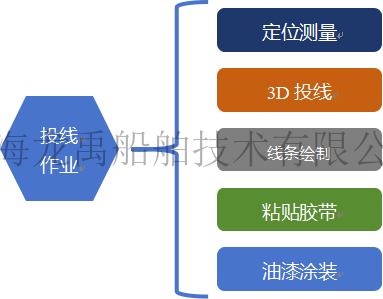

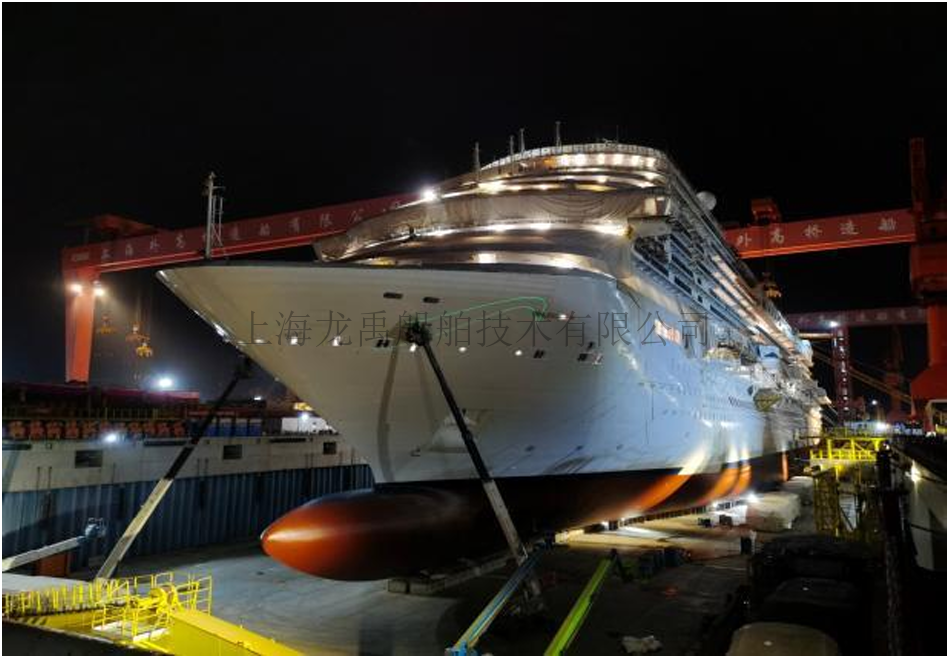

3.三维投线作业
4.微调修正作业
5.彩绘作业
三、应用领域
除了彩绘涂装，该技术还可用于指导焊接、安装、装配工作，是我们实现数字化样箱和裸眼3D的关键技术之一。

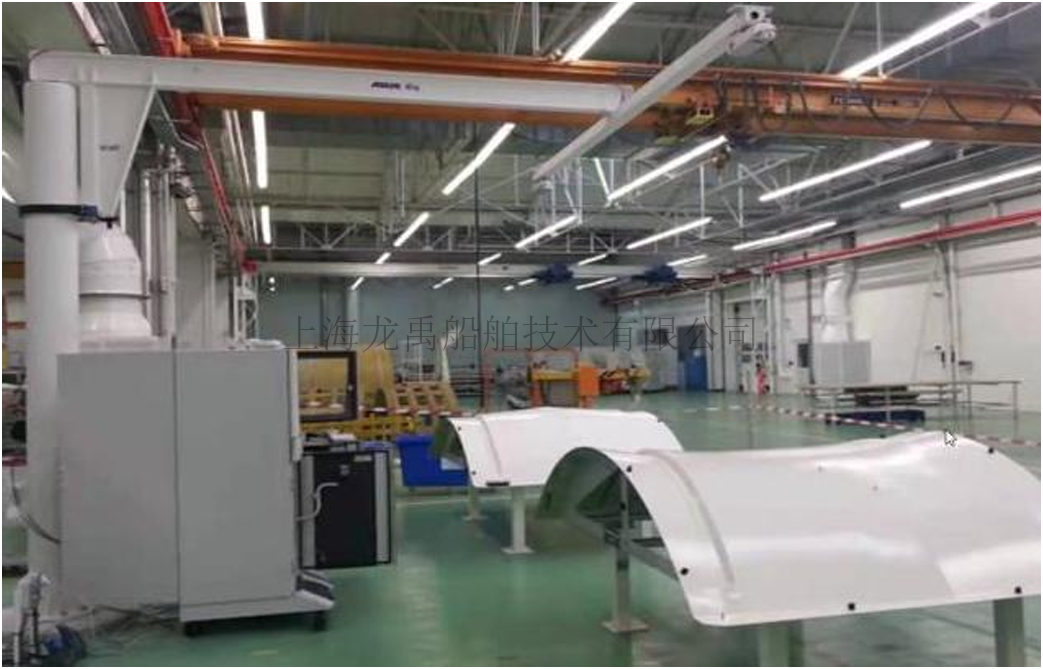

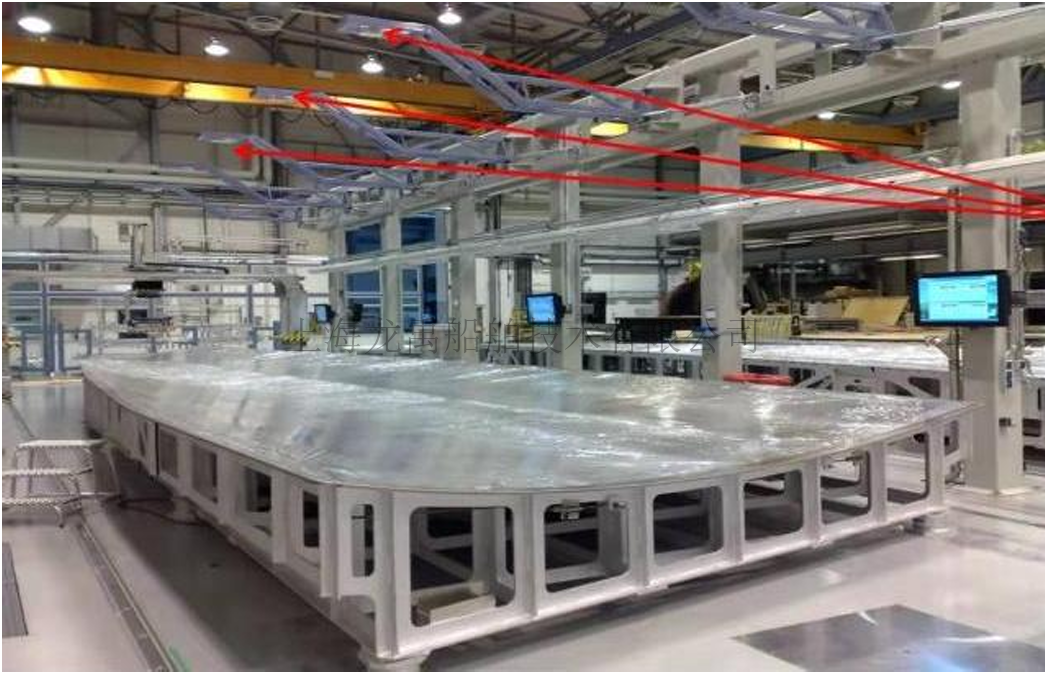

1、多台三维投线布设于生产线，指导装配。

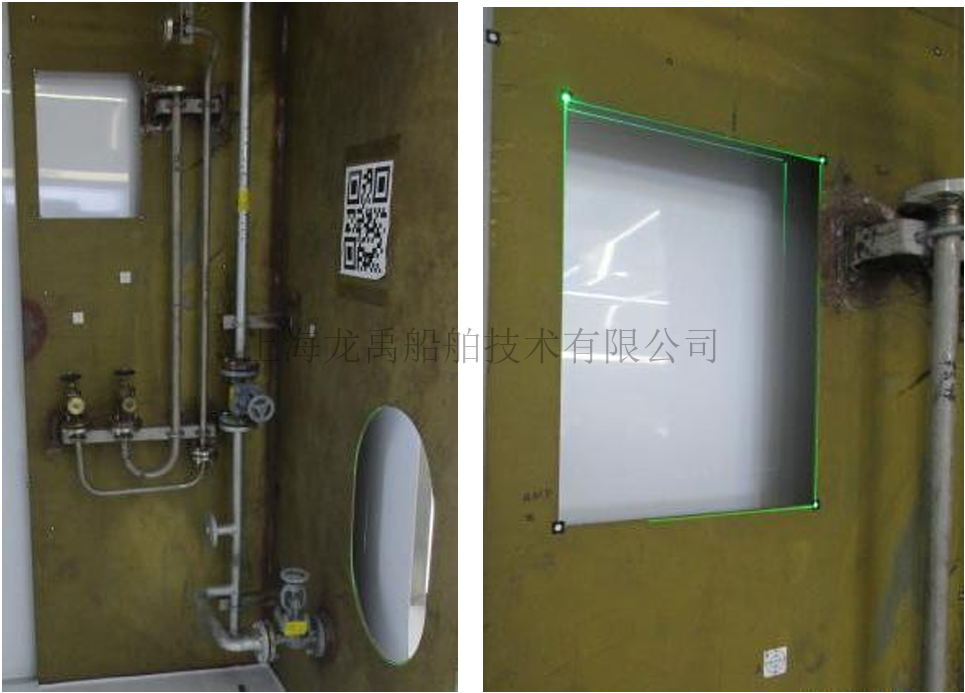

2、单台灵活应用，实现现场开孔、安装指导定位。
指示管系安装定位，指示开孔定位
指示舾装件安装定位
