ln-Check 数据采集与分析软件

关键词：

测量数字化

所属分类：

软件

咨询热线：

021-33830252

联系我们

询价

产品概述

一、In-Check 功能概述

In-Check是集测量与分析于一体的专业的精度测量软件。将In-Check软件直接机载于索佳FX系列或NET系列全站仪中，也可安装于M3工业手簿中，通过连接全站仪对实物分段进行勘测。软件提供的分析、变换与计算等功能可方便实测数据与设计数据对比分析，轻松实现船台、船坞、浮船坞等各种情况下的分段高精度检测与搭载，定位及水线划线检测等作业。

二、In-Check的主要功能

• —般功能
和索佳、徕卡全站仪配套使用

• 测定功能
标准测量
设计坐标的连接测定

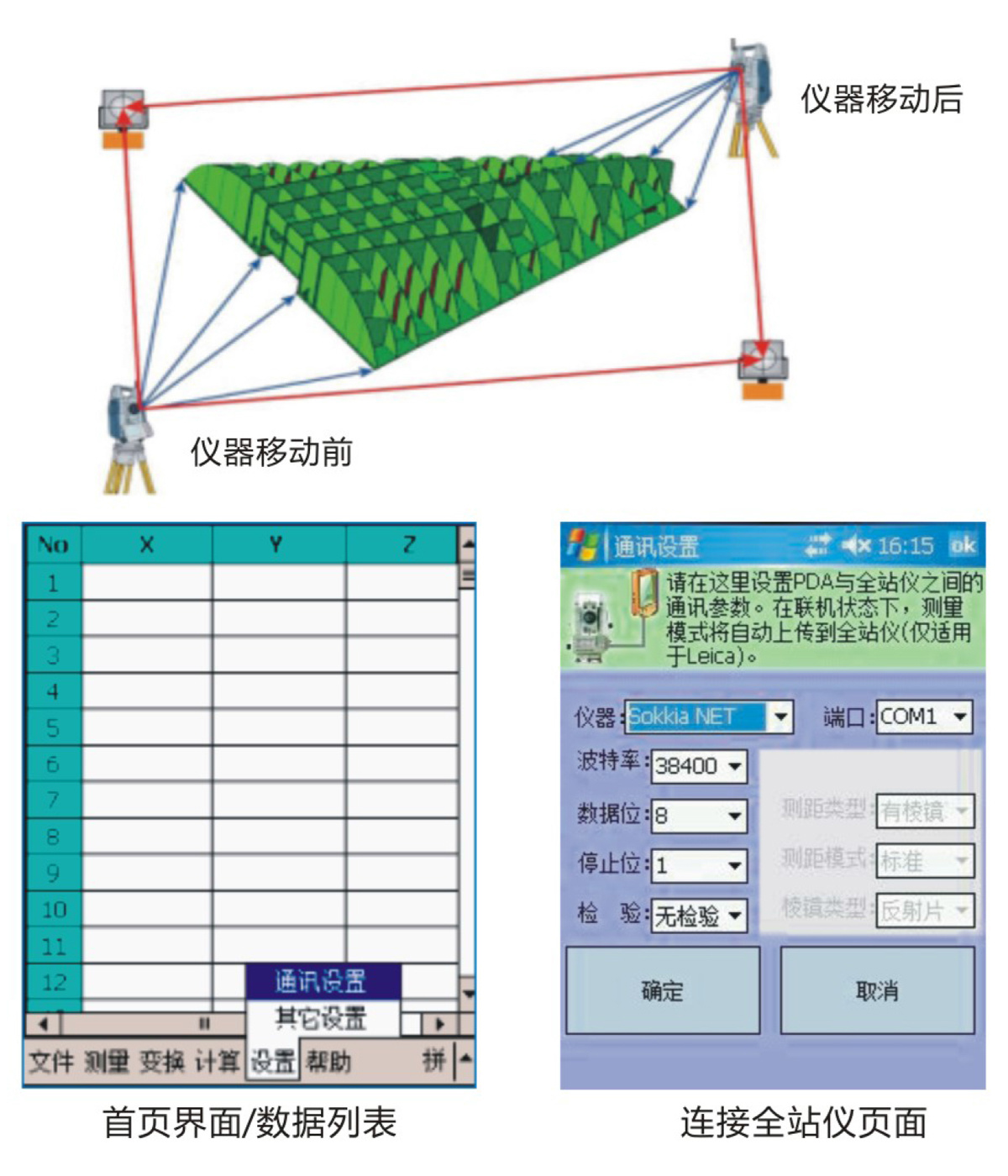

搬站测量
标靶设置
测定点删除功能
编辑设计点功能
偏差实时显示功能
坐标轴重测功能
重设坐标轴功能
测量圆心功能
偏移设置功能
• 分析功能
移动功能
旋转功能
轴变换功能
高度设置功能
回退功能
• 计算功能
2点间距离
直线度
3点间角度
构件间角度
两直线角度
平面度圆心
弧线长度
• 设置
通信环境
列表过滤

三、In-Check 的优势

专业测量软件提升作业效率，确保安全，并提升测量精度。人员上手快，简单易操作。
安全系数高：自由设站，测量人员找安全有效的设站位置实施作业;
测量精度高：连接高精度全站仪，实现三维坐标数据采集，最高精度可达0.5mm ;
工作效率高：测量速度快，劳动强度低;
易测量∶简单培训后即可上岗,对船厂各种测量要求,无论平/曲分段、船台/坞,水上/下(静/动态)均可实现准确测量;
易分析：模拟分析，可使实物数据模型与其设计数据模型对比，实时显示建造偏差;

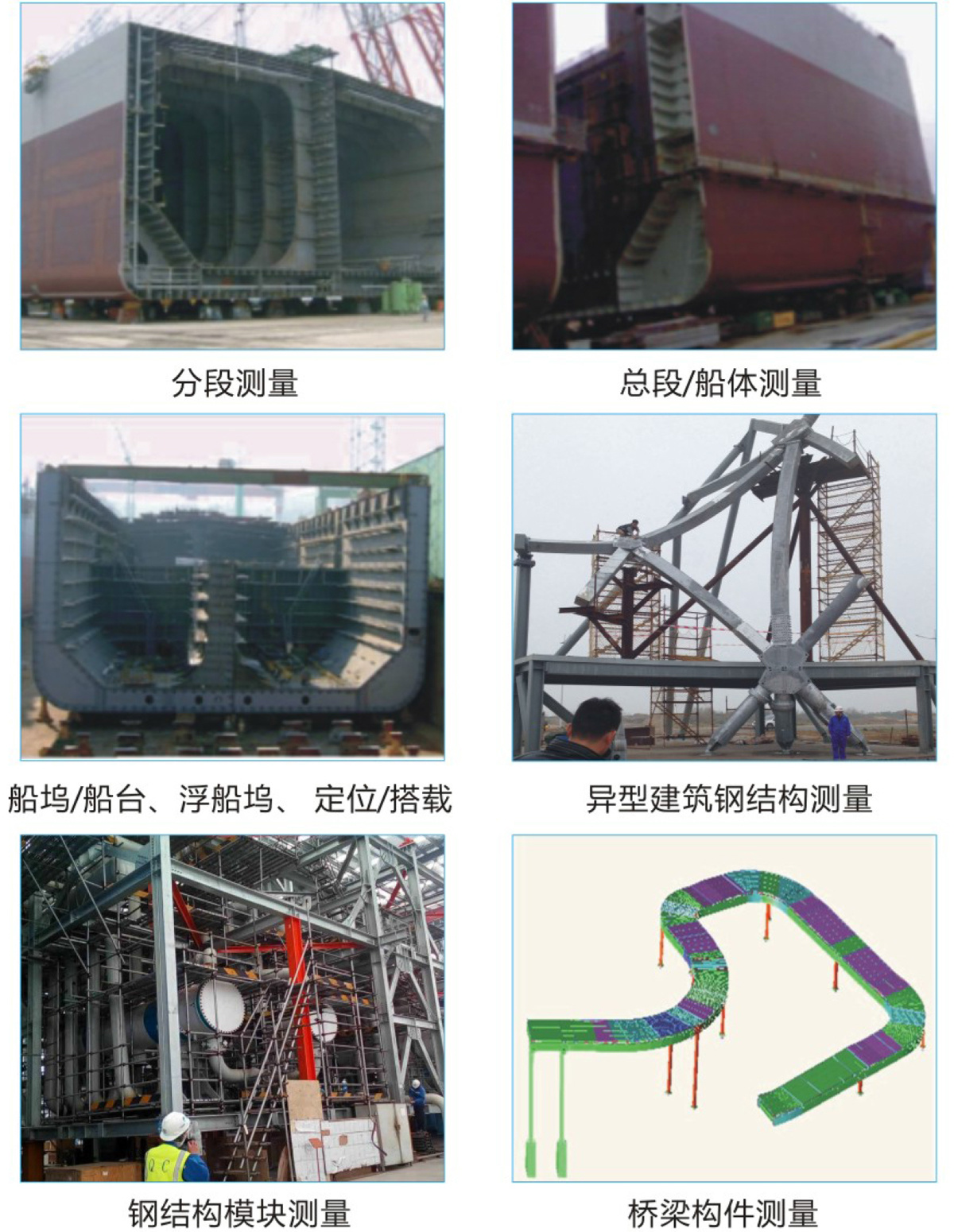

四、In-Check的重要应用

五、期待效果

• 安全测量
改变传统多人卷尺及多人攀高线锤作业的模式，实现安全测量，降低安全事故发生的概率。
• 快速准确的测量构件
使用多样的分段测量功能,可快速准确的测量三维分段。
• 操作简单，易上手
由直观简便的界面构成的软件系统，只要经过简单的培训即可熟练掌握，即使是新员工也可快捷的进行作业。
• 简便的水线作业
使得复杂的水线划线及检查作业变的更加容易及方便，缩短作业时间。
• 标准化的构件测量
只需测量重要管理点，即可达到标准化的尺寸精度管理的目标。
• 精确计算数据
根据精确的测量数据可计算出高信赖度的分析数据，确保中间产品的品质，从而提高生产效益。
• 培训
提供优异培训服务，确保参训合格人员在各自岗位上发挥积极作用。
