一、全站仪常规测量附件
我们的客户绝大部分是在使用全站仪对各类钢结构件（各类船舶分段、钢结构构件等）进行测量，对其进行尺寸形状管理。这就需要用到转站用的标靶，需要配合采集分段坡口点的测量附件。对于一部分无法直接看到的测量点，需要采用隐蔽杆的方式进行测量。所以以旋转标靶、隐蔽杆、反射片为代表的常规测量附件是钢结构行业测量附件的主流产品。
我公司生产的常规测量附件有十余年的生产历史，在国内有庞大的客户群，累计销售多达数千套，其设计和质量均经过持续改进，是经历了市场磨练的好产品。公司实行严格的附件质检制度，尤其对RY系列的旋转标靶、HPP系列隐蔽杆产品，实行专业、严格的品质检测，确保其达到精度要求。RY系列旋转标靶和HPP系列隐蔽杆，享有1年的保修服务。
常规测量附件见下表：
|
产品名称
|
|
型号
|
说明
|
|
磁性旋转反射靶
|
|
RY50标准款
|
简称旋转靶。
旋转靶反射面可以绕一个中心做 360°旋转，适用于作为联系坐标系的转站点。RY50用于全站仪（10-50米）转站测量。
|
 |
RY90加大款
|
RY90反射面尺寸加大，可满足远距离（50-90米）的转站测量。
|
 |
RY150超大款
|
RY150应用于数字化船坞标靶，适合大型控制测量基准点位。
|
|

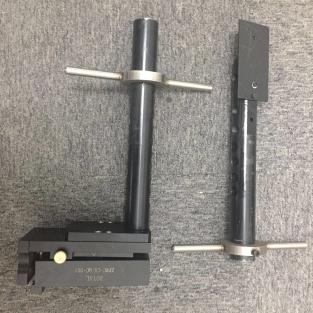

精密双点标靶
|
|
HPP150标准款
HPP200加长款
|
也称隐蔽杆。
在实际测量过程中，有一些点可能会被障碍物遮挡，形成隐蔽点。测量隐蔽点时，将靶杆末端尖点对准隐蔽点，靶杆不必垂直隐蔽点，直接测量靶杆上的两个标靶，隐蔽点的坐标通过靶杆上两标靶距离及它们的坐标值计算出来，这项功能包含在IN-CHECK测量软件中。
HPP150款为标准款；
HPP200款为加长款。
|
|
精密双点标靶
（液压加强款）
|
|
HPP150-P
HPP200-P
|
液压加强款的精密双点标靶，是将万向装置设计为液压气动的类型，这将提升隐蔽杆的万向紧固能力，同时延长使用寿命。
HPP150-P款为加强款；
HPP200-P款为加强加长款。
|
|

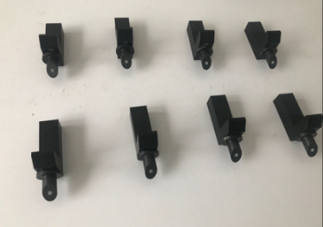

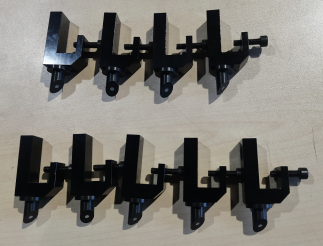

拐角靶坡口工装
|
|
LC45标准款
|
拐角靶可复现位于坡口、过焊孔上的测量点。拐角靶带有磁性，可吸附在坡口等位置。依据板厚的不同，拐角靶长度可以定制。
LC45拐角靶用于常规板厚坡口补偿；本身有厚度。
|
 |
RR20厚板款
|
RR20拐角靶用于较厚板厚坡口补偿，本身很薄，没有磁性，需配合磁块使用。一套5片。
|
|
磁性角度固定座
|
|
MS1
|
提供了三种角度：45°、60°、90°，配合半反射片使用，可以灵活的得到良好的反射片入射角。
|
|

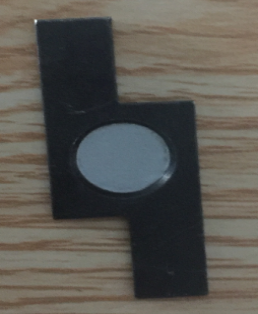

半钢反射片
|
|
HT50
|
也称半反射片。
半反射标靶广泛用于船厂各种分段测量，包括：分段的精度控制、总组、船台合拢等。是船厂使用最频繁的反射介质，其提供的反射界面稳定可靠。
|
|
磁性脚架固定器
|
|
KUS2
|
用来固定脚架，避免脚架滑落和仪器摔落事故的发生。尤其适合搭载部门高空作业，可减弱各类震动，增加测量数据的可靠性。
|
|

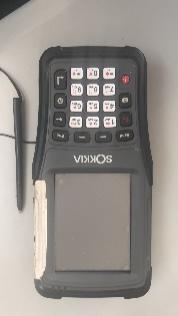

索佳工业测量手簿
|
|
S350
|
船厂作业环境恶劣，需要采用特殊的S350高性能工业型掌上电脑，可用于安装IN-CHECK精度测量软件，高防尘防水等级，使用寿命为5-8年。
|
二、全站仪特殊测量配套工装
我们的客户在实现了全站仪常规的测量工作后，会提出一些较为特殊的测量要求，比如：
1、布设控制网，实现大场景的全站仪测量作业；
2、对动态物体实施跟踪测量，获得其形变变形量、运动轨迹的全站仪测量作业；
3、在狭小空间，人员无法长时间站立情况下的全站仪测量作业；
4、需要瞄准十分高或者非常低的角度的测量作业；
5、实现由一个人完成全站仪测量工作的任务等。
在这些情况下，我们需要用到一些专门的配套工装，来实现上述具有挑战的测量工作。下面介绍了这类工装的类型、型号和用途，相信可以让我们的客户“有备而无患”。
在您使用全站仪测量的过程中，如果还遇到了其它特殊场景，需要我们定制一些特殊的工装，也请不吝赐教，请联系我们进行设计定制。
1.控制网布设常用工装
|
产品名称
|
|
型号
|
说明
|
|

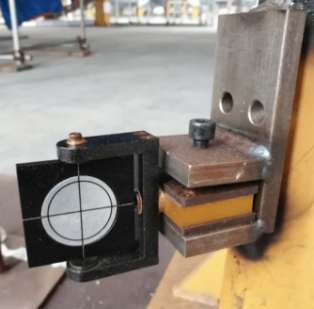

RY50旋转靶
固定工装
|
|
ROYAL-F
|
用于布置临时控制网，焊接在预埋铁或在水泥地表面用膨胀螺丝固定，作为RY50的夹具。可根据实际情况定制生产。
|
|
数字化船坞
标靶保护罩
|
|
RY150保护罩
（可定制）
|
作为数字化船坞基准点设置在船坞周边。防水防晒，防止人为破坏基准点。
|
|

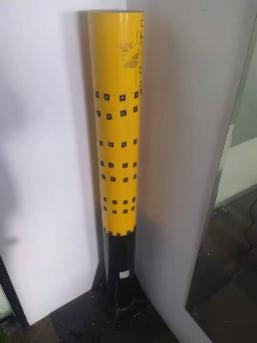

数字化标靶立柱
|
|
LZ-1.5m
LZ-1.8m
（可定制）
|
作为数字化基准控制网地面立柱工装，可通过膨胀螺丝稳定固定于地面，稳定性好，通视方便。
|
|

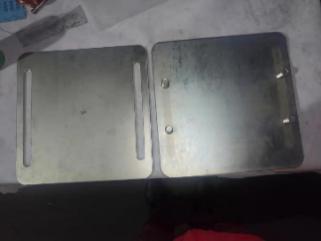

钢板固定工装
|
|
GB2
|
2个一套，用于在地面布设数字化标靶的简易工装。
|
|

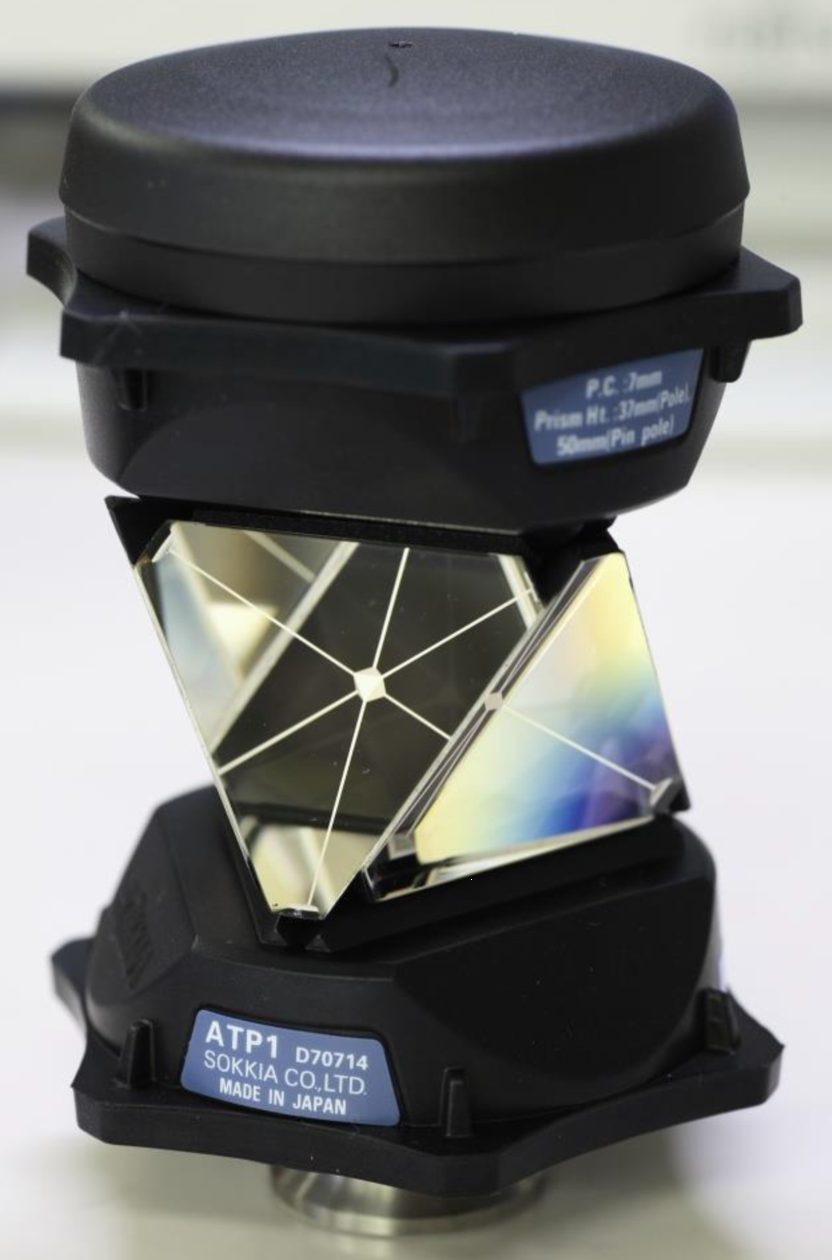

360°棱镜
|
|
ATP2
|
可实现360度范围内的远距离（超过300米）测量，用于移动测量，以及高低恶劣通视条件下，人员无法手动调节测量目标朝向时选用。
|
2.狭小空间测量常用工装
|
产品名称
|
|
型号
|
说明
|
|
全站仪专用底座
|
|
JZ300
JZ500
|
在检测过程中，某些特殊构件架设不了三脚架时，该工装可以实现基座固定的作用，完成测量工作。
固定杆长度有300毫米和500毫米两种规格。
|
|

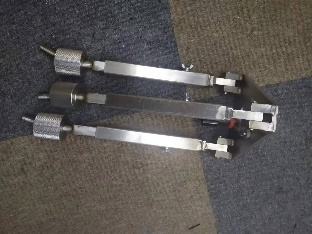

狭小空间全站仪支架
|
|
TRIP3
|
针对狭小空间，非水平面进行架设仪器，可通过磁力固定，根据地面倾斜角度来调整柱腿长度。
|
|
全站仪木制脚架
|
|
三种规格：
索佳
徕卡
矮脚架
|
用于常规地面架设全站仪，木制结构稳定性好，防水耐磨，维护方便
|
|
全站仪测量磁性底座
|
|
M-TRIP1
|
此工装是代替全站仪脚架，配合全站仪使用，底部是三个强磁底座，可以在船舱内狭小、复杂工况使用。
|
3.高处测量
|
产品名称
|
|
型号
|
说明
|
|

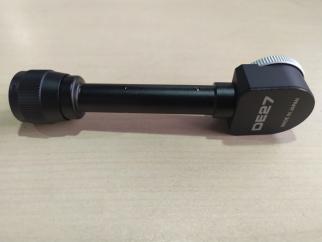

索佳弯管目镜
|
|
DE27
|
常用于索佳SET\FX\NET系列全站仪，用于高处目标瞄准使用，可与常规目镜切换使用。
|
|

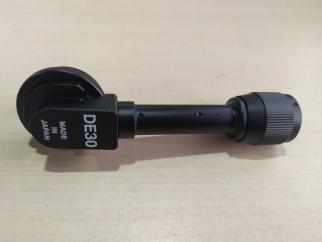

索佳弯管目镜
|
|
DE30
|
常用于索佳IX系列全站仪，用于高处目标瞄准使用，可与常规目镜切换使用。
|
|

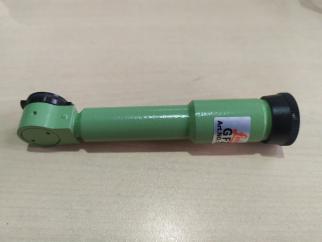

徕卡弯管目镜
|
|
GFZ3
|
常用于徕卡TS系列全站仪，用于高处目标瞄准使用，可与常规目镜切换使用。
|
4.轨道测量工装
|
产品名称
|
|
型号
|
说明
|
|
轨道检测小车
|
|
TIV-75
TIV-100
|
用来检测轨道的几何状态，包括平面度、直线度、平行度、水平度。轨道检测小车有两种轨道规格，分别是：
1、TIV-75款：轨宽可调式，调节行程75mm-100mm；
2、TIV-100轨宽可调式，调节行程100mm-135mm。
|
|
索佳360°棱镜
|
|
ATP2
|
用于全站仪对小车行驶路径进行实时跟踪测量，单人测量实现仪器快速跟踪棱镜，配合测量手簿进行数据采集。
|
5.全站仪单人测量系统
|
产品名称
|
|
型号
|
说明
|
|
外业计算机
|
|
SHC6000
|
用于操控IX系列全站仪实现测量的工业计算机；将室内计算机的处理速度直接用于野外作业的控制管理和无限通讯，同时允许用户自定义和创建高效率的作业流程。
|
|
单人测量遥控系统
|
|
RC-PR5
|
一级蓝牙无限通讯模块，通讯距离长达600m，配备蓝牙功能的全站仪均可连接；RC-PR5遥控系统可控制仪器快速完成棱镜搜索；全站仪自动版内置的方向传感器始终保持对移动棱镜的探测，使仪器以最短路径旋转并照准棱镜。
|
|
测杆
|
|
M-TRIP1
|
用于棱镜对中放置，可调整棱镜高度。
|
三、全站仪测量孔工装
全站仪测量一个孔，以获得孔中心的坐标，可以使用IN-CHECK软件中的测量圆上三点获得孔中心坐标的方法。而对于一些标准孔径的专用孔，还能直接采用孔工装来实现测量。下面介绍测孔工装：
|
产品名称
|
|
型号
|
说明
|
|
孔底座
|
|
KD20-0.1
KD20-0.3
KD24-0.1
KD24-0.3
KD30-0.1
KD30-0.3
|
工装直径分为20mm、24mm、30mm，为几种常见的构件孔径尺寸，结合摄影测量系统在钢结构领域使用可根据实际情况定制生产。（也可定制其余尺寸）
|
|
45°孔标靶
|
|
KM45
|
工装中心为十字标靶中心，该工装为通用型号，配合不同尺寸的孔径底座使用。（也可定制其它尺寸）
|
|
10°孔标靶
|
|
KM10
|
工装中心为十字标靶中心，该工装为通用型号，配合不同尺寸的孔径底座使用。（也可定制其它尺寸）
|
四、全站仪配件
1.设备通讯附件
|
产品名称
|
|
型号
|
说明
|
|
索佳DOC129数据线
|
|
DOC129
|
适用于连接索佳SETX全系列、NET05X全站仪，串口COM/USB
|
|
索佳DOC210数据线
|
|
DOC210
|
适用于连接索佳CX/FX全系列、NET1005、NET05/1AXⅡ全站仪，串口COM/USB
|
|
索佳DOC27数据线
|
|
DOC27
|
适用于索佳SET50系列全站仪，串口COM/USB
|
|
全站仪外置蓝牙模块
|
|
BT578
|
用于全站仪外接蓝牙模块，可与测量手簿进行数据通讯
|
|
WIFI发射模块
|
|
USR-TCP
|
将有线音频信号通过WIFI发射的转换器，通讯距离10m，续航能力8h。
|
2 .电源系统附件
|
产品名称
|
|
型号
|
说明
|
|

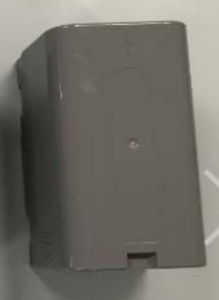

国产FX系列全站仪电池
|
|
BDC58
BDC70
|
索佳CX/FX/NET系列全站仪通用电池。注意该型号进口电池已经停产，该型号目前仅有国产电池。
|
|
国产FX系列全站仪电池充电器
|
|
CDC68
|
索佳BDC58/BDC70电池充电器。注意该型号进口充电器已停产，目前仅有国产充电器。
|
|

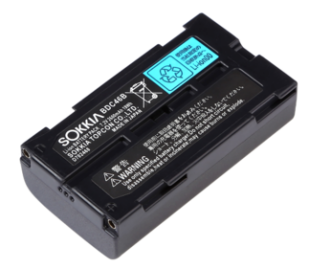

国产SET系列全站仪电池
|
|
BDC46
|
适用于索佳SET系列全站仪。该电池进口早已停产，目前仅有国产产品。
|
|
国产SET系列全站仪电池充电器
|
|
CDC70
|
适用于索佳BDC46电池充电器。
|
|
原装进口FX系列全站仪电池
|
|
BDC72
|
索佳CX/FX/NET系列全站仪通用电池。5986毫安、8.3伏。
该产品也有国产货。
|
|
原装进口FX系列全站仪电池充电器
|
|
CDC77
|
索佳BDC72电池充电器。
该产品也有国产货。
|
|

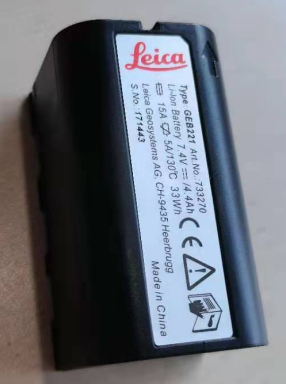

原装进口TS系列全站仪电池
|
|
GEB221
|
适用于徕卡TS系列全站仪。该产品也有国产货。
|
3.仪器箱
|
产品名称
|
|
型号
|
说明
|
|

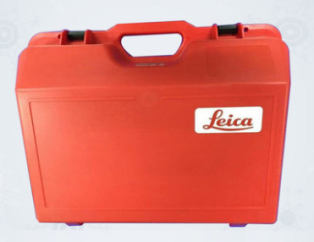

徕卡全站仪箱子
|
|
TS02/06/09/11
|
应用于徕卡TS系列全站仪存放，原装进口，坚固耐用。
该系列也有国产产品供选择。
|
|

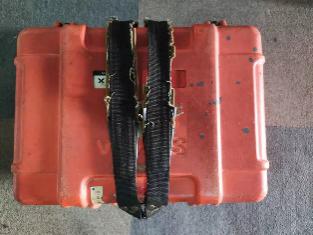

索佳SET系列仪器箱
|
|
SET1X/2X
|
应用于索佳SET系列全站仪存放，原装进口，坚固耐用。
|
|

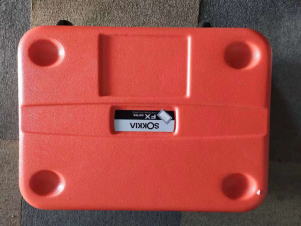

索佳FX系列仪器箱
|
|
FX101/102
|
应用于索佳FX系列全站仪存放，原装进口。
|
五、全站仪测量专用反射片
|
产品名称
|
|
型号
|
说明
|
|

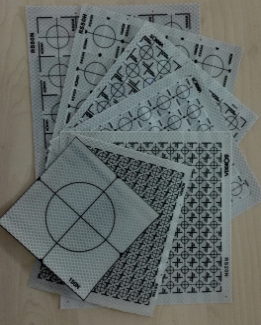

进口漫反射片
|
|
RS10N：10*10，441片/张
RS15N：15*15，196片/张
RS20N：20*20，100片/张
RS20H：10*20，200片/张
RS30N：30*30，49片/张
RS30H：15*30，98片/张
RS50N：50*50，16片/张
RS50H：25*50，32片/张
RS90N：90*90，4片/张
RS90H：45*90，8片/张
|
进口反射片采用漫反射原理，测量稳定性好。可以用来制作各类反射标靶和工装。其特点是：
1、适合所有索佳全站仪使用，尤其NET系列，保证测量精度。
2、耐磨，反复使用不影响测量。
3、尤其能保证NET系列测量的高精度。
|
|
国产漫反射片
|
|
RS10N：10*10，441片/张
RS15N：15*15，196片/张
RS20N：20*20，100片/张
RS20H：10*20，200片/张
RS30N：30*30，49片/张
RS30H：15*30，98片/张
RS50N：50*50，16片/张
RS50H：25*50，32片/张
RS90N：90*90，4片/张
RS90H：45*90，8片/张
|
国产漫反射片，测量稳定性优于国产鱼鳞状反射片，可以用来制作各类反射标靶和工装。
其特点是：耐磨，反复使用不影响测量。
不建议NET系列全站仪配合此类国产漫反射片使用。
|
|
国产鱼鳞反射片
|
|
RS15N：15*15，120片/张
RS20N：20*20，100片/张
RS30N：30*30，36片/张
RS30H：15*30，72片/张
RS50N：50*50，16片/张
RS50H：25*50，32片/张
RS150N：150*150，1片/张
|
国产反射片材质为微型棱镜反光材质，测量距离远，性价比高，防水防晒，预先粘贴在分段上，减少升降车的使用频率和人工放点，提高生产的安全性。
一次性使用情况，防止表面磨损。
|
六、检验装配工装
|
产品名称
|
|
型号
|
说明
|
|
高杆线坠
|
|
HWD-1
|
用来测量构件或分段高处结构平面度和直线度。无需人爬上分段或构件。减少工作量，大大提升工作安全度。
|
|
激光测距仪固定调节底座
|
|
RFB150
|
将激光测距仪放入槽内，调节发射光束的位置角度，测量构件之间的距离。消除了由于手持时晃动带来的测量误差，提升了10米以上直尺测量的精度。
|
|
自动安平激光发射器
|
|
ROYAL-T
|
配合激光测距仪底座，用于孔域测量。
|
|

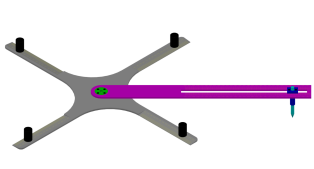

找圆心工装
|
|
CMT130
|
这是用于港机斜拉梁加厚板准确找圆心的工装，找出圆心后在外围划出检验线。适用于130～490mm的圆孔。
将此工装安装在圆形凸台上，四个支腿的刻度尺对齐到统一刻度，即此工装与圆形凸台同心。伸出去的支腿可以绕圆心旋转，此支腿上也有刻度，顶端有划针，可以划出需要的尺寸线。
|
七、摄影测量配套工装
|
产品名称
|
|
型号
|
说明
|
|
单点标志
|
|
IT3
|
直径3mm，每张494个
|
|
单点标志
|
|
IT6
|
直径6mm，每张176个
|
|
单点标志
|
|
IT9
|
直径9mm，每张126个
|
|
单点标志
|
|
IT12
|
直径12mm，每张96个
|
|
单点标志
|
|
IT15
|
直径15mm，每张77个
|
|
单点标志
|
|
IT20
|
直径20mm，每张54个
|
|
编码标志套装
|
|
CT3-A
|
直径3mm，编号1-480
|
|
编码标志套装
|
|
CT6-A
|
直径6mm，编号1-480
|
|
编码标志套装
|
|
CT12-A
|
直径12mm，编号1-480
|
|
编码标志套装
|
|
CT20-A
|
直径20mm，编号1-480
|
|
磁性编码标志
|
|
MCT3
|
直径3mm，可编号1-480
|
|
磁性编码标志
|

|
MCT6
|
直径6mm，可编号1-480
|
|
磁性编码标志
|

|
MCT12
|
直径12mm，可编号1-480
|
|
磁性编码标志
|

|
MCT20
|
直径20mm，可编号1-480
|
|
孔测量底座
|
|
PG-HB20-0.1
PG-HB20-0.3
PG-HB24-0.1
PG-HB24-0.3
PG-HB30-0.1
PG-HB30-0.3
|
用于摄影测量系统里某些特殊构件的孔群检测工作，工装直径分为20mm、24mm、30mm，为几种常见的构件孔径尺寸，可根据实际情况定制生产。（也可定制其它尺寸）
|
|
孔测量标靶
|
|
PG-HT10
|
用于摄影测量系统里某些特殊构件的孔群检测工作，工装中心为回光标志单点，该工装为通用型号，配合不同尺寸的孔径底座使用。（也可定制其它尺寸）
|
|
对线测量标靶
|
|
PG-LT10
|
在摄影测量过程中，构件上的强结构点检测工作专用。（也可定制其它尺寸）
|
|
边角测量标靶
|
|
PG-LCT10
|
在测量过程中，许多板边存在坡口，还有许多空间点，例如过焊孔等，这时可以使用转角靶测量。其本身具有磁性。改变两拐角边的长度，更方便的测量坡口的理论线；其本身为可拆卸组合工装，为角测量提供了便利。（也可定制其它尺寸）
|
|
转换底座套装
|
|
TRB-24
(PG-HB24-0.1
PG-HT10
KMD24-0.1
KM45)
|
针对大型构件中摄影测量与全站仪测量坐标系统一；底座带有强磁，其两圆孔中心距离为标准长度，可用于测量结果的复合工作。（也可定制其它尺寸）
|
八、现配管系统专用工装
|
产品名称
|
|
型号
|
说明
|
|
一代孔标靶
|
|
HOT1
|
针对法兰孔中心坐标检测，工装底部插入法兰孔，使用弹簧片进行固定，可配合相机对不同孔径的法兰孔进行测量。（也可定制其它尺寸）
|
|
二代孔标靶
|
|
HOT2
|
针对法兰孔中心坐标检测，工装采用前后螺栓紧固，前端为数据测量面，后端锥形体对标靶进行固定，可应用于10~30mm的孔径测量。
|
|
管口测量工装
|
|
PIT1
|
针对套管、管对接连接形式的管口进行测量，前端为数据测量面，内部带磁铁固定在管口。
|
|
不锈钢管口测量工装
|
|
PIT2
|
针对不锈钢套管、管对接连接形式的管口进行测量，前端为数据测量面，内部带螺栓固定在管口。
|
|
标记点工装
|
|
MAP1
|
针对管子标记点测量的工装，前端为数据测量面，底部带磁铁可吸附任意位置。
|
|

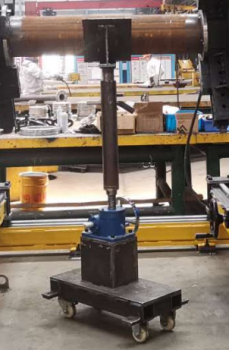

管子支架工装
|
|
PBAT2
|
管子制作辅助工装，支架高度可调整，支架头根据不同型号可更换。
|
|

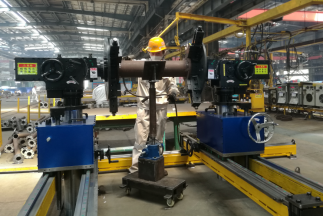

管子生产辅助工装
|
|
“巧手”

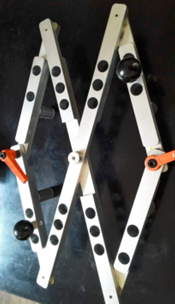

FPOR2
|
可根据设计图纸，精确调整法兰空间相对位置关系，可制作直管、单弯、双弯、异面双弯等多种形式的管径。
|
九、舾装检验工装
管子加工和检验过程中，需要用到的工装。
|
产品名称
|
|
型号
|
说明
|
|

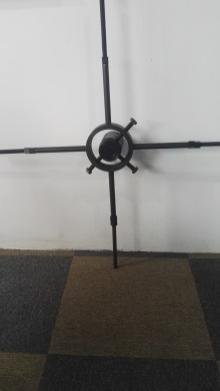

管中心测量工装
|
|
GD2-8
GD5-9
|
针对特殊法兰管内径、外径尺寸检测；中心放置标靶，固定后配合全站仪测量即可。有两个规格GD2-8（可测量200mm-800mm的法兰管中心）、GD5-9（可测量500mm-900mm的法兰管中心）
|
|

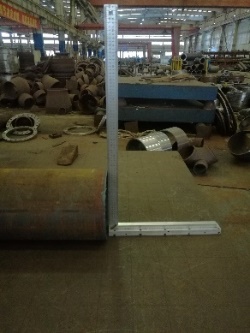

磁性直角尺工装
|
|
ZJ-800
|
底座带轻微磁铁，可直接固定，满足单人操作规格：
刻度尺800×45×6
磁性底座500×50×25
|
|
磁性靠尺工装
|
|
KC-2M
|
一端带有开关式磁力固定座，满足单人操作，直线度精度达到0.5mm
规格：2000×35×45
|
|

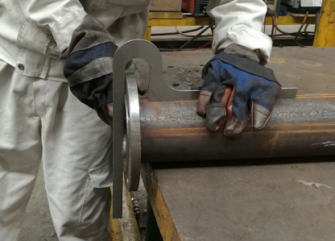

异形直角尺
|
|
SS-1S
|
将异形直角尺工装靠在管子上，轻松调整安装法兰垂直度
尺寸：370mm×280mm×3mm
|
|
徕卡
激光测距仪
|
|
D2
|
辅助靠尺工装解决法兰定深长度，测距精度1.5mm以内，测量范围0~100m
|
|
西德宝
数显水平尺
|
|
0.8m
1.22m
1.83m
|
德国原装进口品质，使用寿命10年。
精度等级：
0°和90°时±0.05°；
1°-89°时±0.2°。
有三种不同长度规格；
可实现自检校，以保证高精度。
|
十、准直望远镜附件工装
|
产品名称
|
|
型号
|
说明
|
|
照光靶
|
|
机加工定制
|
机加工件，精度高
十字丝：0.5毫米粗
外直径：57.28mm
材质：碳钢
热膨胀系数：1.2×10-5
注：该工装精度无影响，测量精度主要是望远镜主机的精度
用途：孔对中参考点位
|
|

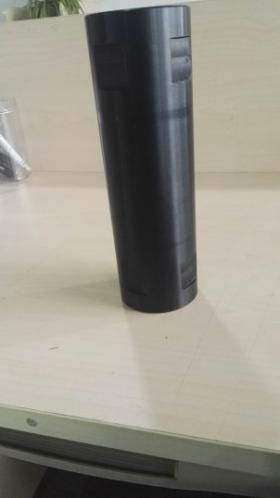

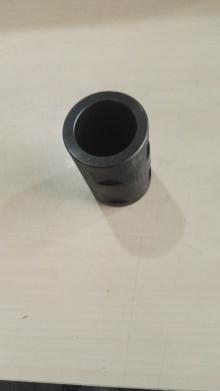

单靶套筒
|
|
机加工定制
|
机加工件，精度高
高度：120mm
外直径：80mm
内直径：57.3mm
材质：碳钢
热膨胀系数：1.2×10-5
主要用于：对首尾部点位测量
|
|
双靶套筒
|
|
机加工定制
|
机加工件，精度高
高度：120mm
外直径：80mm
内直径：57.3mm
材质：碳钢
热膨胀系数：1.2×10-5
主要用于：对首尾部点位测量
|
|
靶筒支架
|
|
机加工定制
|
机加工件，精度高
材质：碳钢
热膨胀系数：1.2×10-5
主要用于：通过支架调节可满足不同孔径的测量
|
