产品中心
产品概述
一、In-Analy主要功能展示
二、功能介绍
三维设计数据交互
• 可读取多种设计模型的三维形状及尺寸
AVEVA MARINE、Tribon.SMART 3D、CADDS.AutoCAD CATIA等。
• 可在线实时访问所有数据
通过服务器，可实时在线访问设计模型,测量数据，图纸，检测表格,精度日程等所有数据。

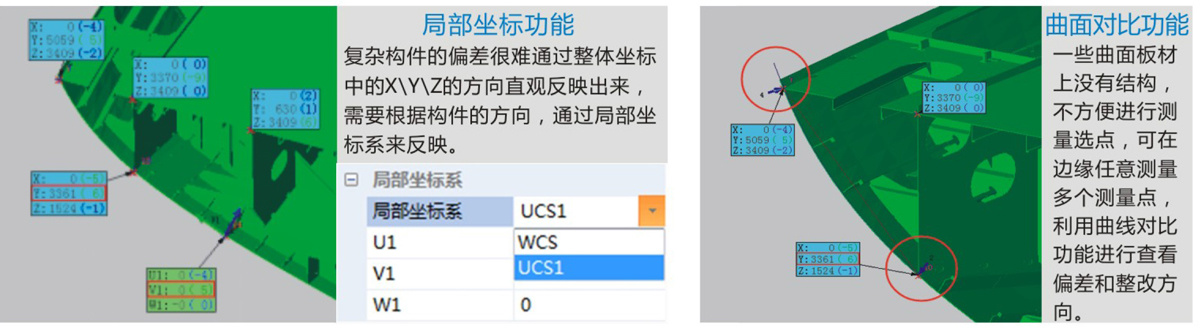

管理/分析
• 可生成各种管理点
可使用最近点,最近面,面线交叉点、圆管中心、圆点、长度基准等各种生成管理点功能,确认设计坐标。
• 生成管理要素
使用生成距离、曲长、角度、垂直度等生成管理要素功能，确认设计数据的距离及角度。
• 管理测量点
以编码方式管理测量点。连接设计点与测量点,自动计算实物分段偏差
• 具备多项拟合功能，含最佳拟合
• 实现曲线对比

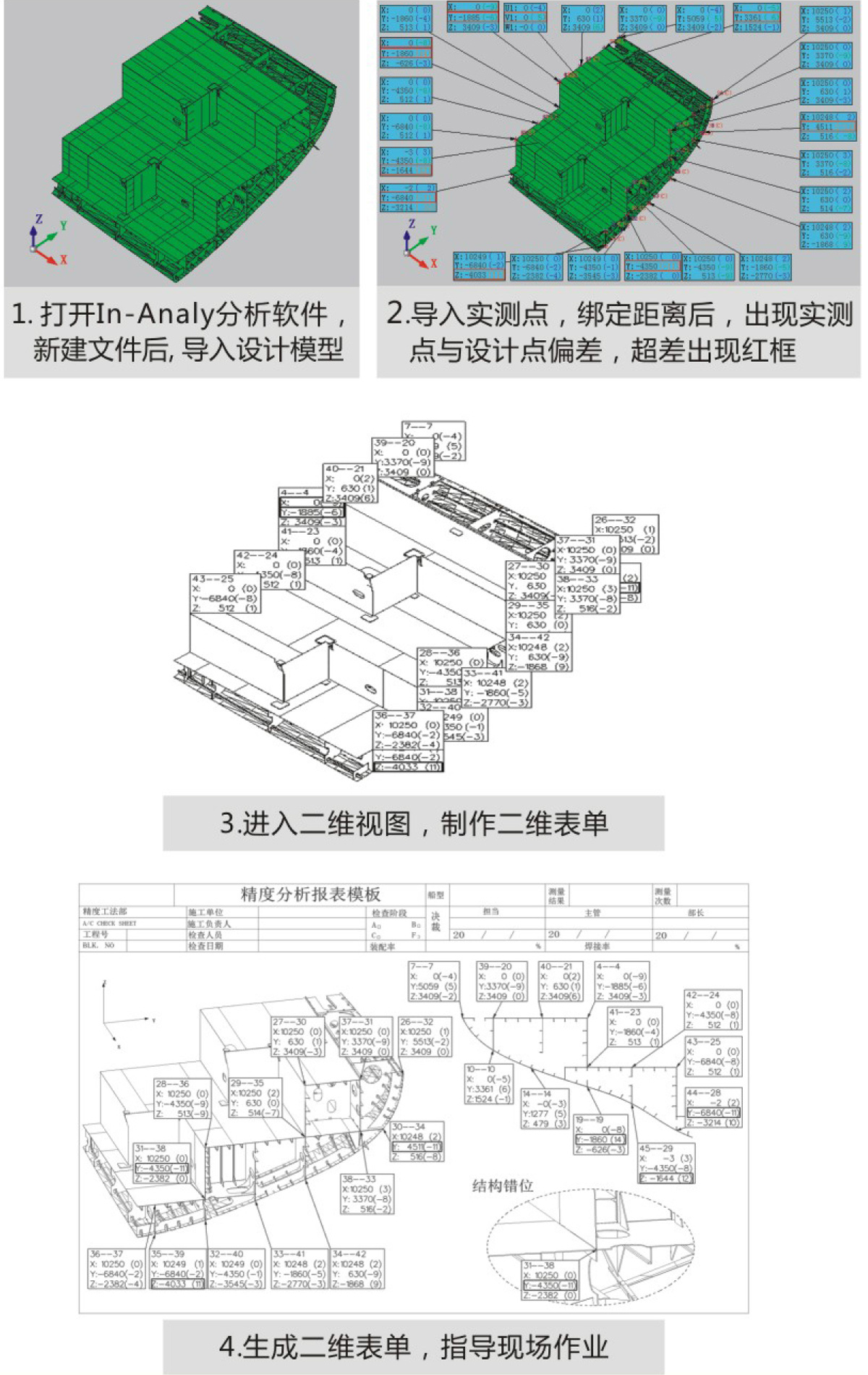

制作检测表格
• 生成投影面、切割面
可生成多种视图的投影面和切割面。以三维、二维的方式均可展现。
• 输入各种尺寸及符号
可插入点坐标、直线距离、偏移值、理论值、坐标值、文本、标尺、平面角度、以及各种特殊定制符号等各种尺寸及符号。
• 保存检测表格及输出图纸
制作完成的检测表格可保存在服务器中，也可打印。
人性化设计
• 自动保存功能
• 回退撤销功能
• 二维表格图片导入功能
• 工程对比功能
• 辅助面功能
三、应用案例
四、期待效果
• 分析构件快速准确
通过设计模型与实物构件分析，可快速准确的分析建造偏差。
• 制作检测表格变得简单
通过3D模型来制作检测表单，更直观、高效，通过二维表单加强自主管理。
• 提高生产效率
以生产中的实物构件为基准进行分析，有问题提前处理，更能有效的提高构件生产效率。
• 数据共享管理
通过服务器，可实时管理所有的数据，包括设计模型、图最教国口t部门目、图纸、检测表格、模板,设计部门与生产部门间可快速灵活的反馈业务，达到提高作业效率的效果。
• 培养精度管理专家
软件操作简单,在短时间内可以培养精度管理专家。
• 帮助建立先行管理思维
通过有效的积累,帮助建立先行管理思维。
